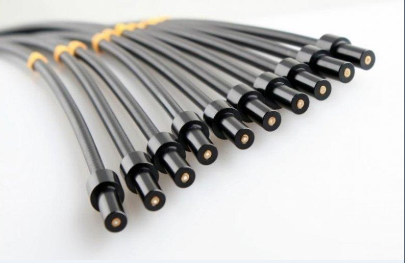

石英光纤

石英光纤芯径(D) (mm)

0.1

0.2

0.3

0.4

0.5

0.6

0.8

芯径皮层外径比

1：1.05，1：1.1，1：1.2，1：1.4

小弯曲半径  (mm)

100D （短时间），300D（长时间）

保护涂层外径  (mm)

1.2-2.0

数值孔径  (NA)

0.21-0.24

每米
透过
率%

紫外光 (0.25μm-0.4μm)

85-98

可见光（0.4μm-0.7μm）

97-99

近红外（0.76μm-1.6μm）

90-99

氦氖激光 (0.6328μm）

99

YAG激光 （1.06μm）

98

Ar离子(Ar+ laser) （0.5145μm）

98

传输功率   ( W/cm2)

≤800（D=0.5mm）（连续Nd:YAG激光）

特  点

优异的光学性能，宽广的传光波段，优越的机械性能和挠曲性，是氦氖激光、YAG激光等大功率激光传输的理想材料

应  用

大功率激光传输、激光医疗、光谱测量、激光焊接、照明、传感、能量传输等
